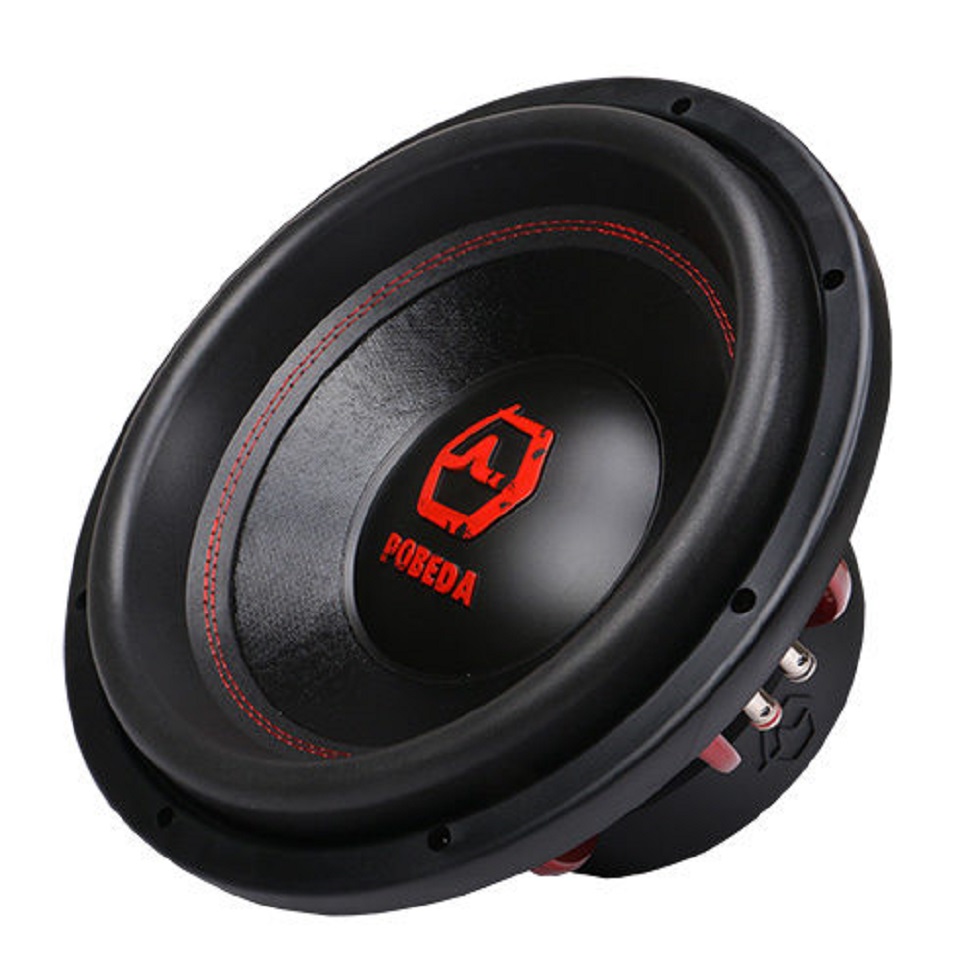

BassBox

Pobeda 12

Технические характеристики

Диаметр, мм

300

Максимальная мощность, Вт

2400

Мощность номинальная, Вт

1200

Сопротивление, Ом

2+2

Чувствительность, дБ

85,6

Звуковая катушка, дюймы

3

Высота намотки звуковой катушки, мм

40

Вес магнитной системы, Oz

2х60 (170х90х20)

Параметры Тиля-Смолла

Fs, Гц

35,2

Qms

4,20

Qes

0,47

Qts

0,42

Vas, л

25,7

Xmax, мм

25

Bl

22,5

Cms

0,08

Mms

269,4

Установочные размеры

Общая высота, мм

162

Установочная глубина, мм

145

Внешний диаметр, мм

316

Диаметр монтажного отверстия, мм

282

Расстояние по крепежу, мм

297

Вес, кг

10



Двойная прошивка шва, сопрягающего подвес с диффузором, гарантированно обеспечивает надежность даже при высоком линейном ходе.

Благодаря новым составам, клеевые швы крепления элементов подвижной системы гарантированно противостоят работе на разрыв и не изменяют своих свойств даже при высоких температурах.

Звуковая катушка на мощном трехдюймовом усиленном каркасе из «черного алюминия» намотана медным проводом в 4 слоя с высотой намотки 40 мм. Сверху вся поверхность покрыта теплорассеивающим клеевым составом который после спекания обеспечивает дополнительную фиксацию обмотки.

Комплекс параметров мотора со звуковой катушкой в сочетании с подвесом типа «High Roll» позволяет выходить на ход с односторонним Xmax равным 27 мм.

Литая корзина со спицами переменного сечения обеспечивает равномерное распределение жесткости, что повышает прочность конструкции не делая ее громоздкой.

Две центрующие шайбы из материала Nomex смонтированы единым блоком, который обеспечивает надежную центровку на любой амплитуде хода подвижной системы.

Крепление центрирующей шайбы к корзине усилено фиксирующим кольцом исключающим отрыв на любых уровнях подводимой мощности.

Планарная установка подводящих проводов шлейфового типа на центрующей шайбе повышает их надежность и износостойкость.
